Relaisausgangsstufe
Die Relaisausgangsstufe ist unabhänig von der Nebenuhrversorgungsspannung und arbeitet sowohl mit der 24V als auch mit der 60V Stromversorgung.
Sie hat außerdem den Vorteil das die Anzahl der Nebenuhren um ein vielfaches höher liegen kann als bei den Transistorausgansstufen. Begrenzt wird die Anzahl durch die maximale Stromstärke die das Relais schalten kann und durch den maximalen Ausgangsstrom der Stromversorgung. Diese muß natürlich, sollte die Anzahl der Uhren die 10er Grenze überschreiten angepasst werden.

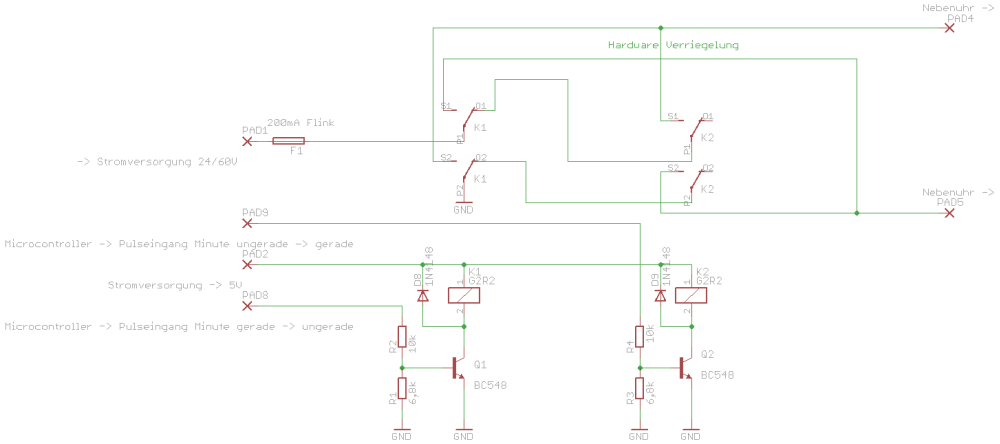

Zur Schaltung
Wird auf einen der Pulseingänge (PAD8/PAD9) ein HIGH Pegel (5V) gegeben so wird über den Schalttransisitor Q1 bzw. Q2 das jeweilige Relais geschalten. Durch die Verwendung von 5V Relais als Spulenspannung kann die Ausgangsstufe für 24V und 60V Uhren verwendet werden.
Durch die Reihenschaltung der Relais im Lastzweig kann hier, im Gegensatz zur Transistorausgangsstufe, kein Kurzschluß auftreten.
Folgende Ausgangsspannungen ergeben sich, Bezugspunkt Anschluß PAD5(Masse Multimeter):
| Wahrheitstabelle | ||
|---|---|---|
| Eingang PAD8 | Eingang PAD9 | Ausgangsspannung PAD5->PAD4 |
| LOW 0V | LOW 0V | 0V |
| HIGH 5V | LOW 0V | -24V / -60V |
| LOW 0V | HIGH 5V | 24V / 60V |
| HIGH 5V | HIGH 5V | -24V / -60V |
| Stückliste Relaisausgangsstufe | ||
|---|---|---|
| Dioden | ||
| D8,D9 | 1N4000 | |
| Widerstände | ||
| R1,R3 | 6,8 KOhm | |
| R2,R4 | 10 KOhm | |
| Relais | ||
| K1,K2 | Relais 5V, 2 Umschalter | |
| Transistoren | ||
| Q1,Q2 | BC548 | |
| Sicherung | ||
| F1 | 160 / 200mA bzw. nach Bedarf | |
